[아두이노#235] LCD모듈(SPFD5408)에 LPG가스(MQ6), 2축조이스틱 꺾은선 그래프 그려보기!(녹칸다/포로리야공대가자)
프로그래밍/아두이노 호작질 2021. 1. 25. 22:21
LCD모듈(SPFD5408)에 LPG가스(MQ6), 2축조이스틱 꺾은선 그래프 그려보기!(녹칸다/포로리야공대가자)
-아두이노에 2.4인치 TFT LCD(SPFD5408)을 이용해서 꺾은선 그래프를 그려보는 예제이다!
-2개의 아날로그센서를 이용해서 2개의 예제를 한번 구현해보자!
-LPG가스센서는 라이터 가스로 쉽게 값을 변화시킬 수 있으므로 그래프 확인하기 좋을 것 같다!
-가변저항 1개를 이용한 아날로그 그래프는 쉬웠는데 2개는 문제가 있다! 기본예제에서 아날로그핀을 약간 옮겨줘야 할것 같다!
-아날로그 4번핀을 디지털10번으로 옮기고 2축 조이스틱의 꺾은선 그래프를 드로잉하면 될것 같다~!
-231편 예제에서 구현해놓은 꺾은선 그래프 그리는 템플릿을 활용해서 적절하게? 그래프를 그려보자~~!

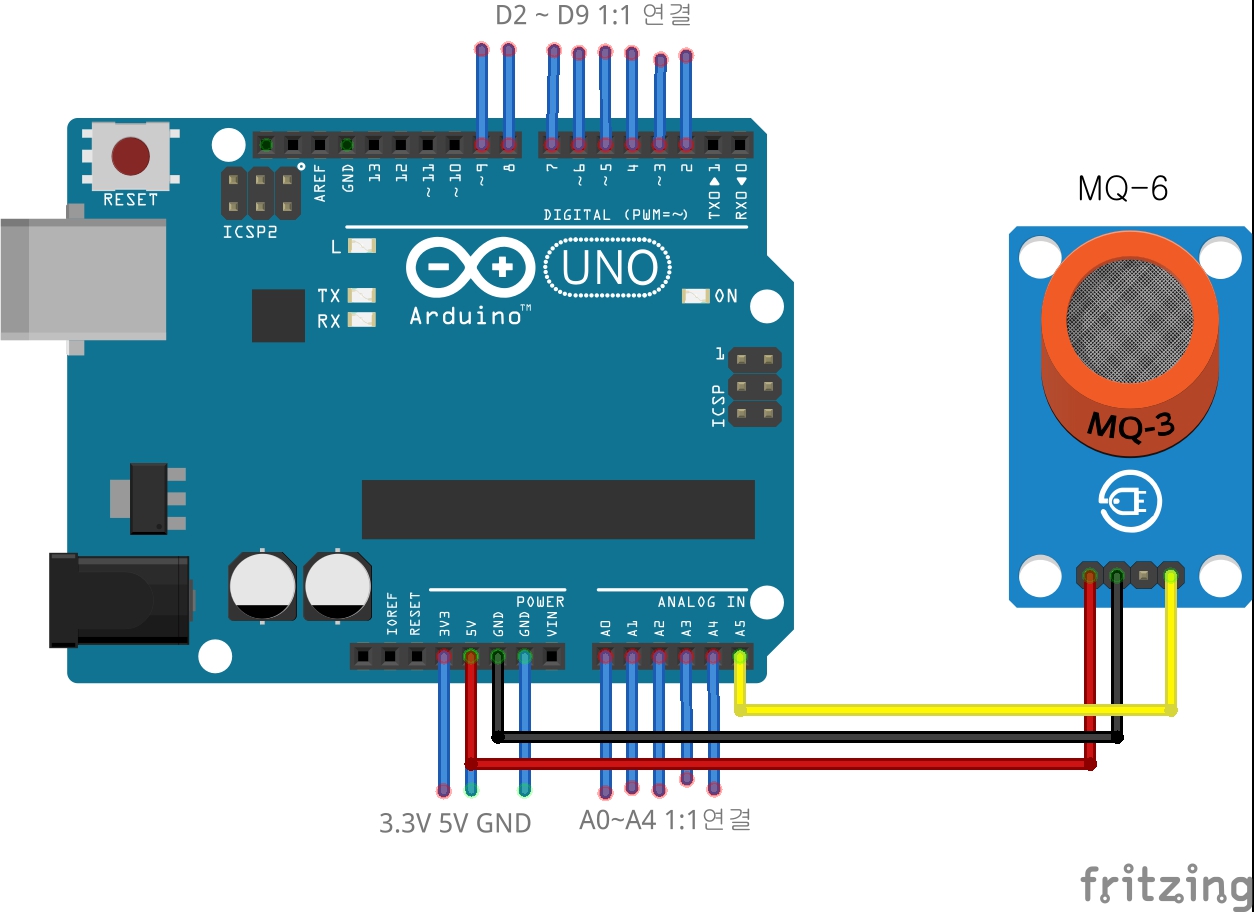

예제 235-1 아두이노 LPG가스센서(MQ-6)를 A5에 연결했다!
2.4인치 TFT LCD모듈(SPFD5408)은 빵판에 연결한다음 필요한핀을 아두이노와 1:1로 연결했다!
Mq6에서 출력되는 메탄가스의 농도(PPM)를 꺾은선 그래프로 그려보자!

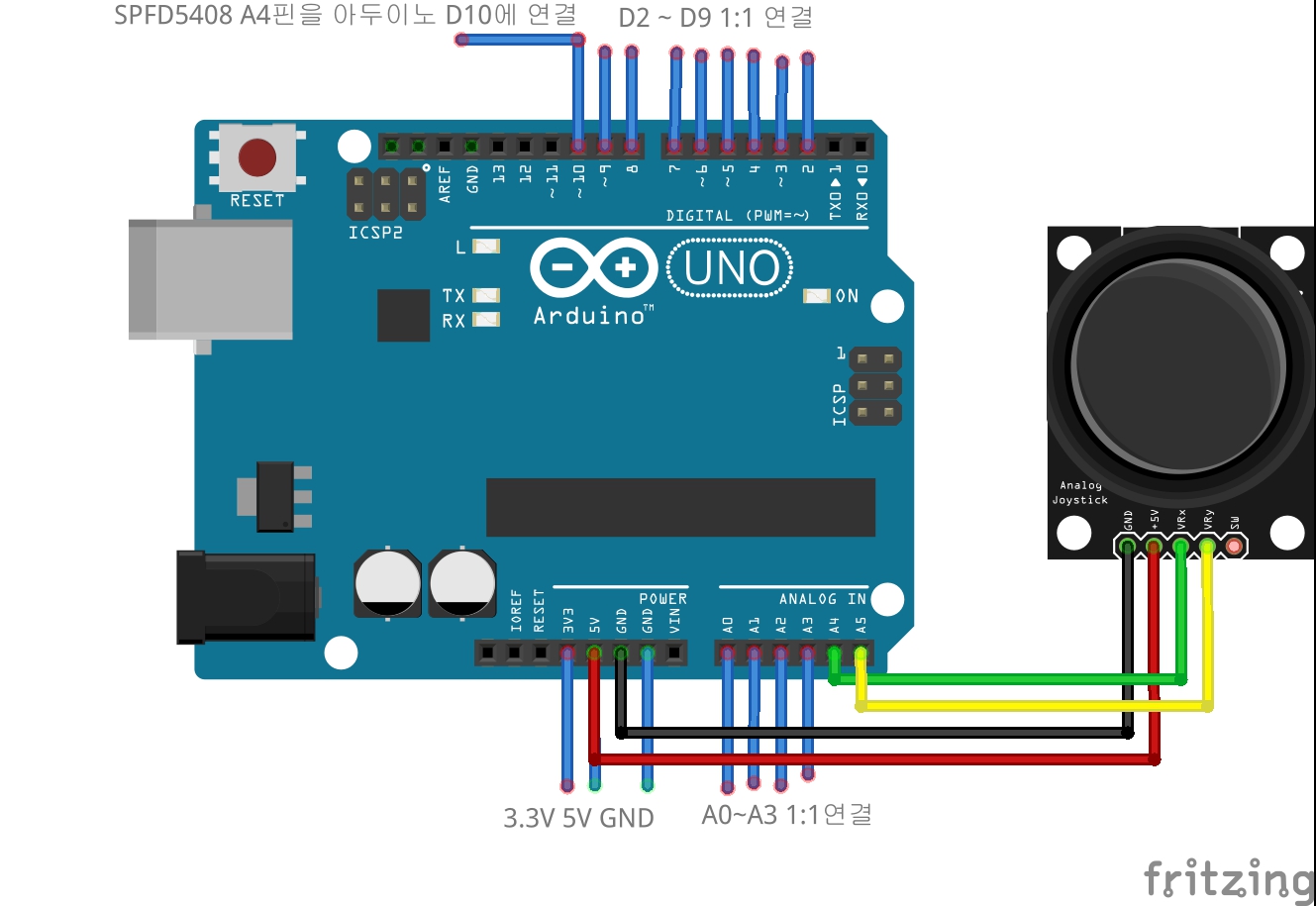

예제 235-2 아두이노에 2축조이스틱을 x축을 A4에 y축을 A5에 연결했다!
2개의 축에서 출력되는 아날로그값(0~1023)을 2.4인치 LCD(SPFD5408)에 꺾은선 그래프로 드로잉하라!
관련라이브러리(SPFD5408)
https://github.com/JoaoLopesF/SPFD5408
관련라이브러리(MQsensors)
https://github.com/miguel5612/MQSensorsLib
레퍼런스강의(#231)
