[아두이노#188] esp8266wifi MQTT로 워터펌프&플로우센서 제어하기(wemos d1r1/사물인터넷(iot)시리즈#31/녹칸다/포로리야공대가자)





esp8266wifi MQTT로 워터펌프&플로우센서 제어하기(wemos d1r1/사물인터넷(iot)시리즈#31/녹칸다/포로리야공대가자)
-사물인터넷보드(wemos d1r1)에 워터펌프와 플로우센서를 달아보자!
-워터펌프는 DC모터와 같으므로 모스펫을 이용해서 제어해보자!
-플로우센서는 사물인터넷드의 인터럽트를 이용해서 유량을 측정할 수 있다!
-플로우센서의 측정결과를 MQTT로 publish해서 스마트폰에서 모니터링해보자!
-워터펌프의 작동을 스마트폰에서 MQTT로 publish해서 제어해보자!

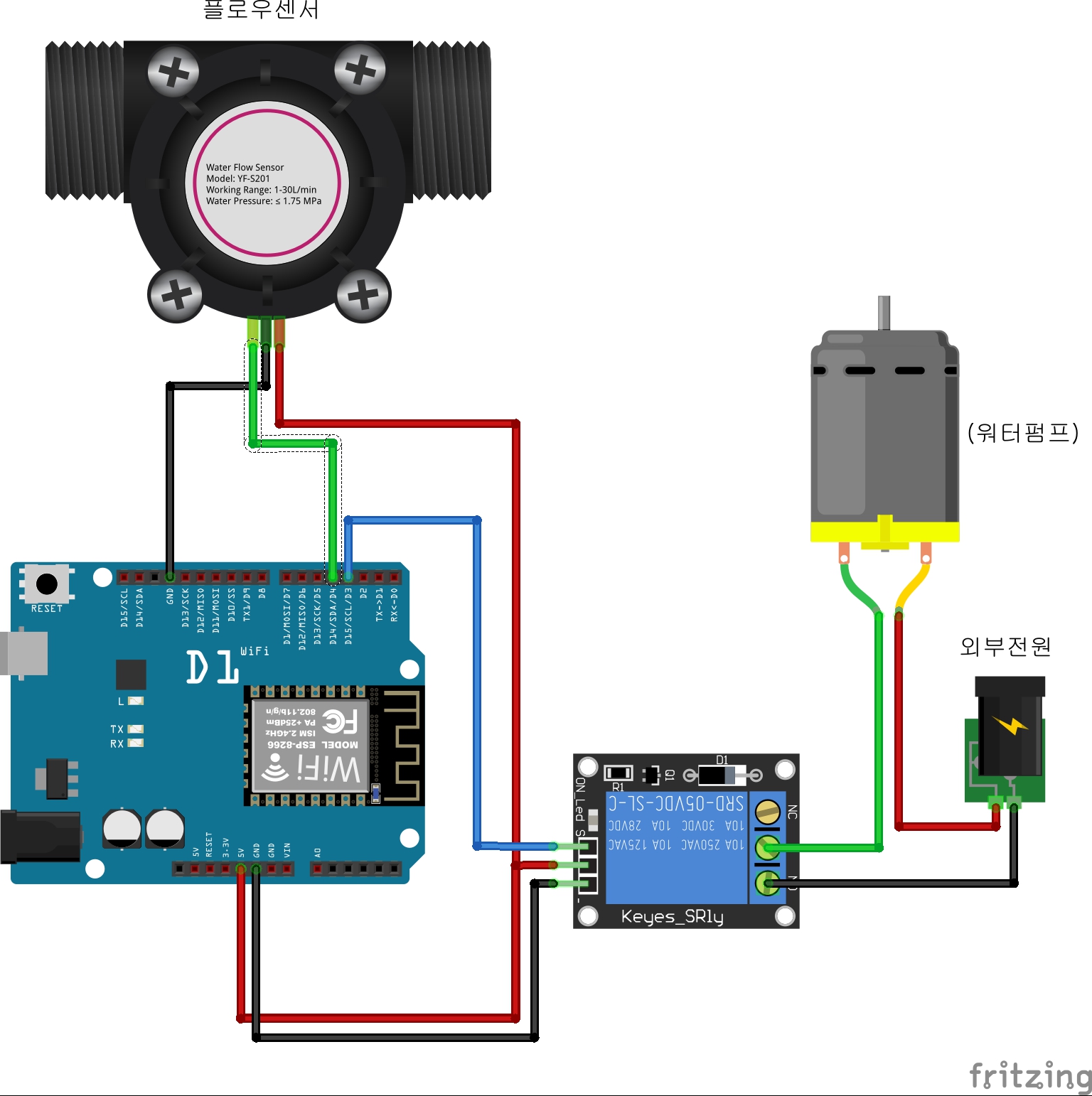

예제 188-1 사물인터넷보드(wemos d1r1)에 워터펌프를 연결했다.
 워터펌프는 보드가 직접 제어가 안되기에 릴레이(모스펫)를 이용해서 D3에 연결했다.
 플로우센서는 D4에 연결했다.
 사물인터넷보드가 MQTT Client로 동작하도록 구현하고 스마트폰에서 publish한 메시지를
 사물인터넷보드가 받아서 워터펌프를 작동시키고,
 사물인터넷보드가 토출량을 publish하면 스마트폰에서 정보를 받아서 디스플레이해보자!
 한마디로 말하면 스마트폰으로 워터펌프를 제어하고 유량을 한번 모니터링 해보자는 것이다!

188-1.txt

0.00MB

관련라이브러리(pubsubclient)

https://pubsubclient.knolleary.net/

레퍼런스강의(#174-1)

https://bota.tistory.com/1412
