[아두이노강의] 포로리야 공대가자 #60 지문인식센서/FPM10A



(지문인식센서/FPM10A)
기본적인 테스트 해보기
지문인식하고 사용자 인증 해보기(LED로 표현해보기)
인식결과를 OLED 디스플레이 표시해보기
(스몰프로젝트) 지문을 인식하고 5초내에 RFID인식하면 뭔가 작동시켜보자

60-1.txt

0.00MB

60-2.txt

0.00MB

60-3.txt

0.00MB

60-4.txt

0.00MB

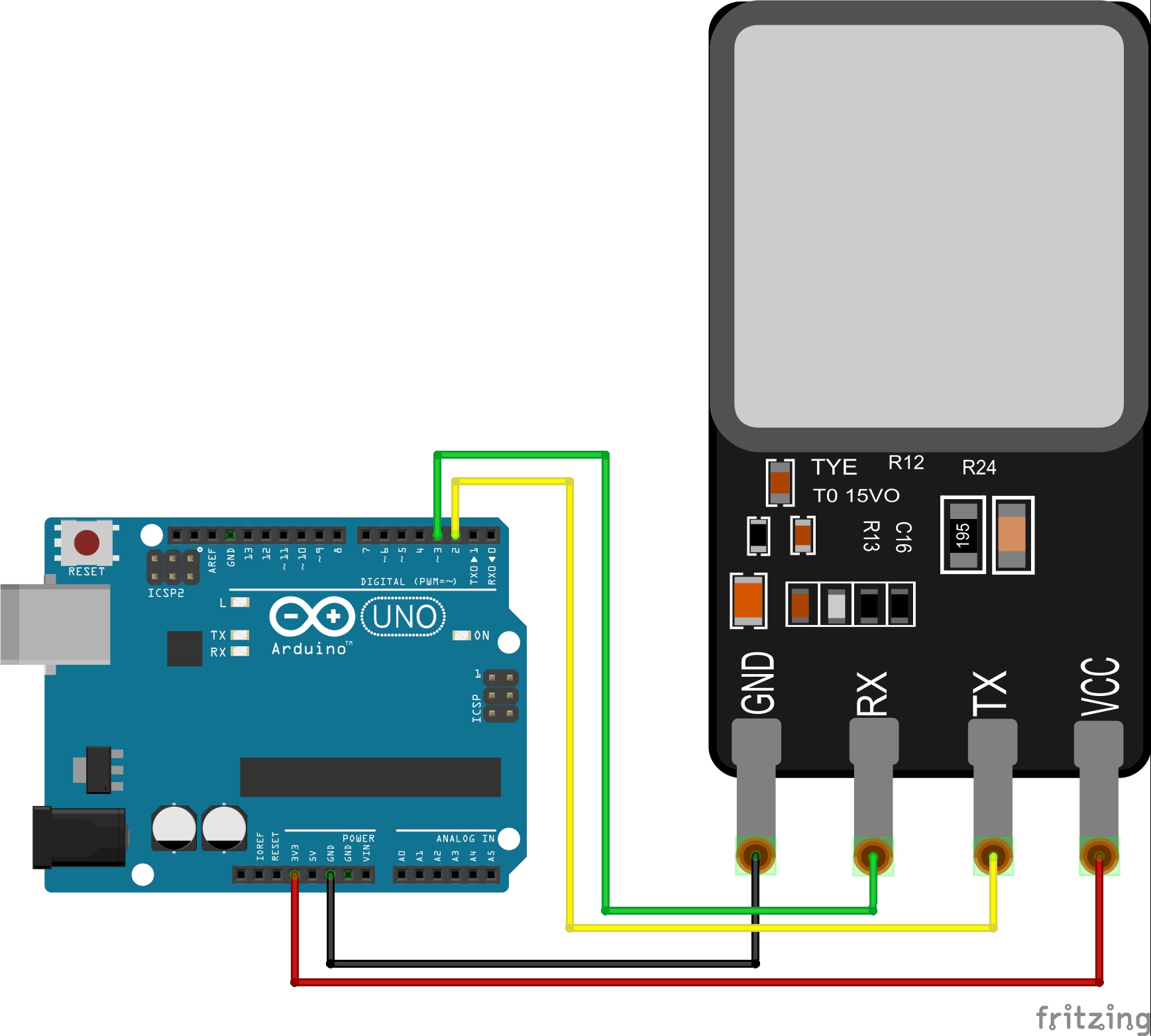

예제 60-1 지문인식센서를 연결하고 등록된 사용자면
 * 등록된 지문번호가 출력되고
 * 등록이 안된 지문이면 등록이 안된 지문이라고 알려주기
 * 지문센서는 Rx를 D3에 연결 Tx를 D2연결했다
 * VCC는 3.3v로 gnd는 gnd이다.
예제 60-2 지문인식센서를 연결하자
 * 빨간색LED를 D4에 연결하고 녹색LED를 D5에 연결하자
 * 지문인식결과 등록된 지문이면 녹색LED를 1초간 켜고
 * 등록이 안된 지문이면 빨간색 LED를 1초간 켜자
 * 지문센서는 Rx를 D3에 연결 Tx를 D2연결했다
 * VCC는 3.3v로 gnd는 gnd이다.

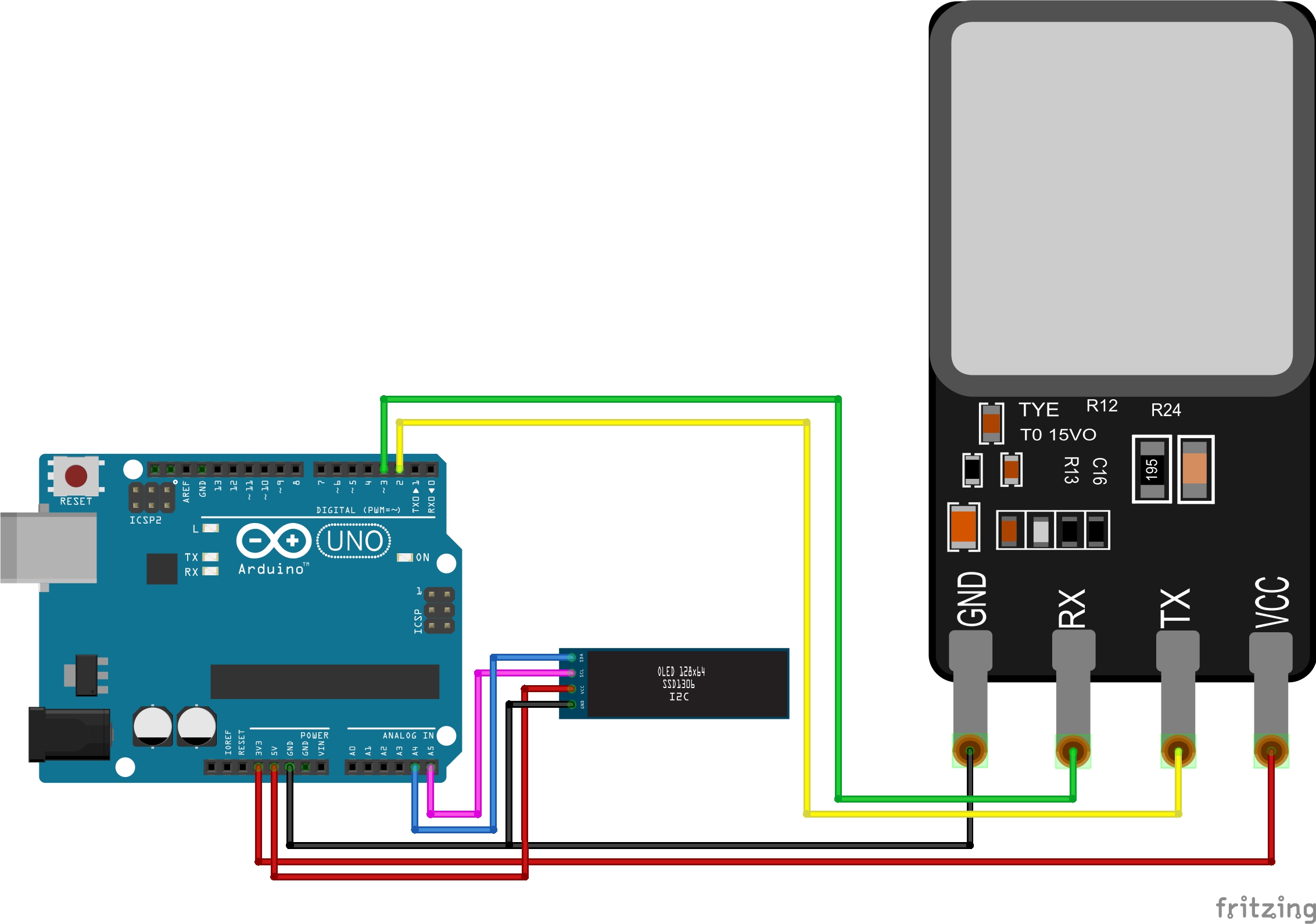

예제 60-3 지문인식센서를 연결하자
 * 인식결과를 OLED디스플레이에 표시해보자
 * 지문센서는 Rx를 D3에 연결 Tx를 D2연결했다
 * VCC는 3.3v로 gnd는 gnd이다.
예제 60-4 지문인식센서를 연결하자
 * (스몰프로젝트) 지문을 인식하고 5초내에
 * RFID인식하면 뭔가 작동시켜보자
 * 지문센서는 Rx를 D3에 연결 Tx를 D2연결했다
 * VCC는 3.3v로 gnd는 gnd이다.



관련라이브러리(finger print)

https://github.com/adafruit/Adafruit-Fingerprint-Sensor-Library

관련라이브러리(ssd1306)

https://github.com/adafruit/Adafruit_SSD1306

필요라이브러리(RC522)

https://github.com/miguelbalboa/rfid
