[아두이노#501]녹칸다의 IoT온습도계 만들기!➕battery saving➕deepsleep➕MQTT➕spiffs(녹칸다/포로리야공대가자)

https://youtu.be/iYR7FrVPTg8

🔥녹칸다의 IoT온습도계 만들기!➕battery saving➕deepsleep➕MQTT➕spiffs
이번편은 실제로 쓸만한 IoT온습도계를 만들어보도록 하자!
녹칸다가 생각한 온습도계는 아래 조건을 만족해야한다!
1.18650베터리가 1개 장착될 것(2600mah)
2.저전력 모드로 작동 될 것(일정시간 딥슬립)
3.ap모드로 작동해서 연결할 공유기의 id, pw를 변경할 수 있을 것
4.ap모드로 작동해서 mqtt topic과 업로드 간격을 변경할 수 있을 것
5.변경된 정보는 esp보드 내부 파일 시스템인 spiffs에 기록 할 것
6.C#이나 노드레드 대시보드에서 확인 가능 할 것
7.스마트폰에 전용앱을 앱인벤터로 만들고 확인 가능 할 것

(앱인벤터는 시간이 안되서 못함 다음에 다시 도전하기)

(기타 등등)

(과거 녹칸다가 뿌려놓은 떡밥)
[deepsleep] https://bota.tistory.com/1974
[spiffs에기록하고 불러오기] https://bota.tistory.com/1753
[ap모드에서 wifi정보 spiffs에 기록하기] https://bota.tistory.com/1758


위 조건을 만족하는 iot온습도계를 디자인하고 3d모델링을 어떻게 하면 좋을지 고민해보도록 한다!
(녹칸다는 3d 모델링과 디자인이 불가하므로 가능하신분들 도움 필요~~~!)



(실제로한거)

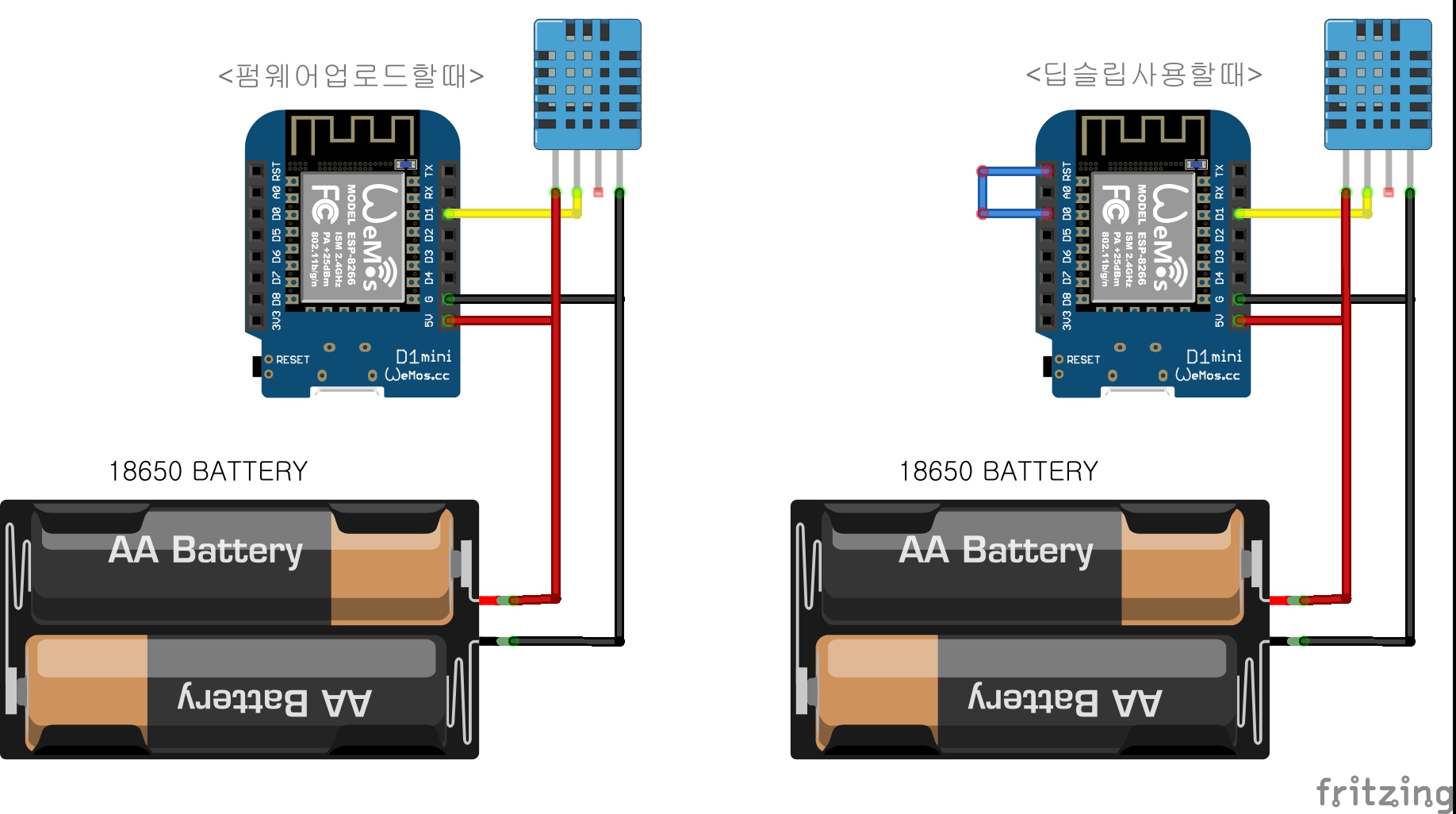

1.wemos d1 mini보드의 D1번핀에 온습도센서를 연결하고 MQTT로 값이 잘 수신되는지 확인하는 예제

501-1(잘되는지확인하기).txt

0.00MB

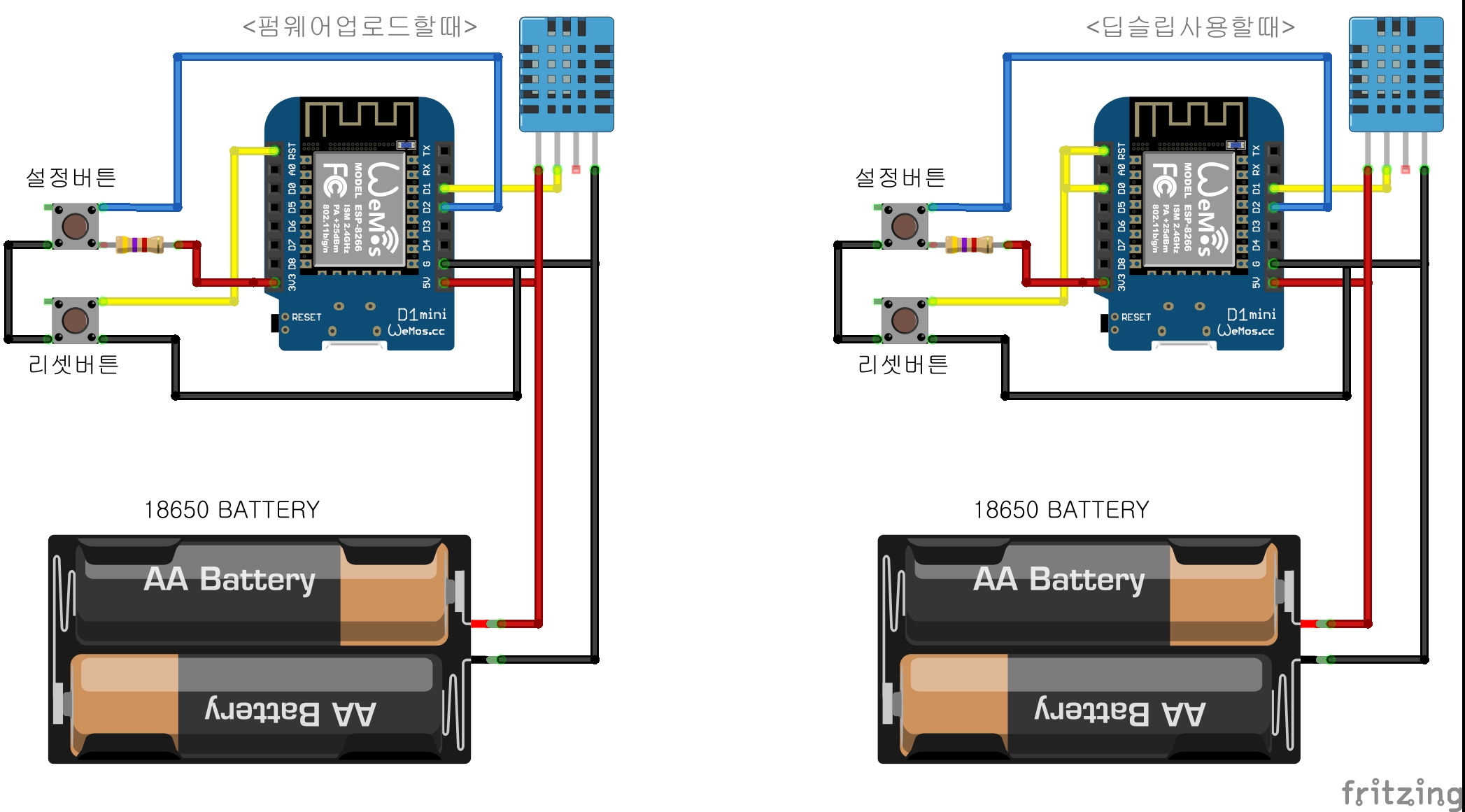

2.설정기능을 활성화 하기위한 기본 전략을 구사하시오!(버튼 2개를 달고 설정버튼을 누른채로 리셋버튼을 누르면 설정모드로 진입한다)

501-2(설정기능전략).txt

0.00MB

3.녹칸다가 생각하는 최종결과물을 만들어보기!(초고난이도)

501-3(iot온습도계).txt

0.01MB
